钢格板格栅板计算公式@镀锌钢格板理论重量@热镀锌钢格栅板每平方米的计算公式

[来源:原创]    [作者:admin]    [日期:2016-06-21]    [热度:]



说起钢格板格栅板来大家都知道还有好多种叫法:格栅板、钢格栅板、格栅、钢盖板等等。不管人们怎么称呼它,实际上都是一种产品。任何着一种产品都有他自身的价格衡量标准,那钢格板的计算公式是什么样的呢?通过钢格板的计算我们就能知道重量,进而能够算出钢格板的价格。如何计算呢,下边我们从几个方面做一下剖析。

 一、钢格板重量简述:

    怎样来计算钢格板的重量呢?这是好多钢格板采购商看到钢格板格栅板规格型号后最先思考的第一个关于钢格板的问题。钢格板重量有理论重量和实际重量之说。一般来说,钢格板重量是经过包边和表面处理后的理论重量。由于包边、开孔、冲豆和切口的原因,实际重量与理论重量会出现差异的,钢格板的实际重量都要轻于理论重量。热镀锌会增加钢格板黑片的重量,我们在计算时经常诚意1.006这个系数来表明镀锌后增加的重量。

    我们钢格板生产厂家计算钢格板价格的时候,钢格板重量都是按照理论重量来计算的,钢格板价格和钢格板重量息息相关,今天我们就对钢格板重量如何计算以及钢格板标准中对钢格板的重量规定来做一个明细的介绍。

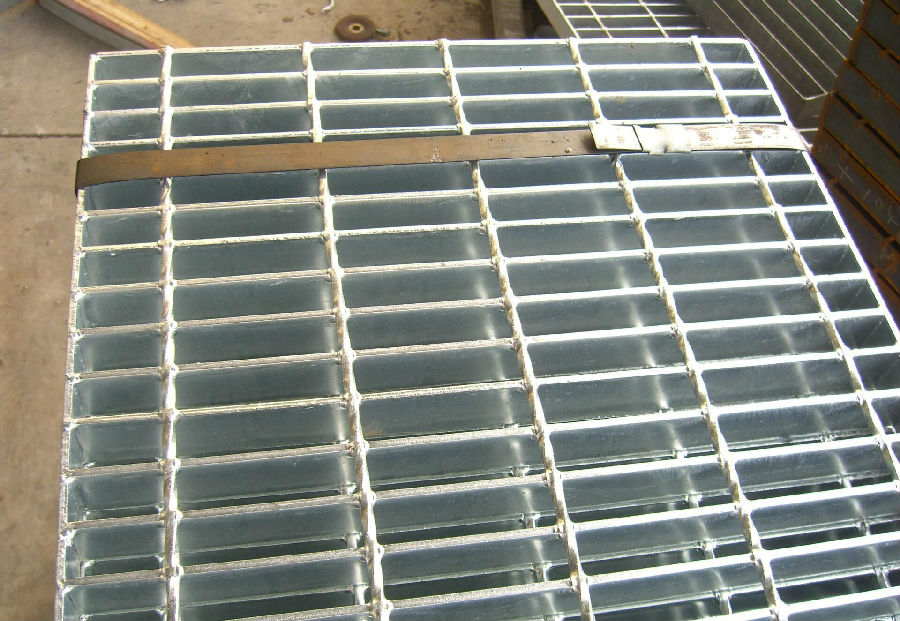

钢格板

 二、钢格板计算重量先要搞清楚钢格板的规格及标示方法:

      要想搞清楚钢格板格栅板的计算公式,我们还要学习一下有关钢格板、钢格栅板的书面表示方法。我国钢格板的标准经过两次的修改制定,其中对于钢格板的书面标示也有差别。最主要的就是两种,下面我们就做一简单介绍。

      第一种:采用字母和数字混合详细列出的。

  通常的标示如下图:

        钢格板标示图

       如:G505/30/100SW。以这种方式标明钢格板规格的是人们常用的。我们解读一下该规格的含义。“G”表示钢格板,是英文单词"grating"的第一个字母的简写。“505”是说制作钢格板的扁钢的规格为:50mm高,5mm厚。斜杠后面的“30”,是说扁钢与扁钢之间的中心距离为:30mm。再后面的100,是指扁钢连接杆~扭绞方钢的间距为100mm。后面的“S”如果在规格中显示的话是说扁钢采用锯齿状的,也就是该种钢格板为齿形钢格板。"W"是指“压焊”,采用压焊机生产的工艺,不能使人工的手工焊接。

       根据上边的标示方法我们能弄清楚大部分的钢格板规格。还有一种方法人们不常用,不过我们也要弄清楚。这就是下面讲的第二种方法。

   第二种:以字母和数字简单组合来标示钢格板规格。

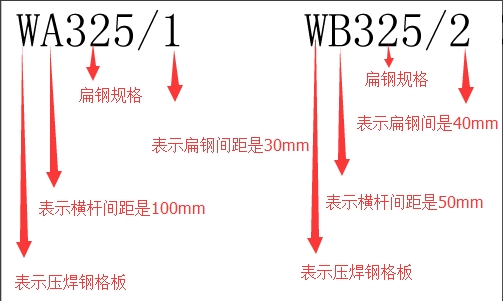

WA(B)钢格板标示图示

       如:WB325/2S。像这样表示钢格板规格的是比较老的表示方法。"W“指钢格板"B”指的是连接杆-麻花钢间距为50mm。如果此处为“A”,则是麻花钢间距为100mm。“325”指的是扁钢的规格为32mm高,5mm厚。斜杠后面的数字“2”指的是扁钢间距为40mm。如果此处为1,代表的是扁钢间距为30mm。“3”代表的是扁钢间距为60mm,一般的就是以“1、2、3”来标明。下面来举几个例子:

               WA405/1=G405/30/100

               WB405/2=G405/40/50

               WA405/3=G405/60/100

               WB405/3=G405/60/50

       相信看了上面的说明您已经搞清楚钢格板的标示方法了吧,如果弄清楚了,我们就继续来学习钢格板格栅板的计算方法。

 三、钢格板计算公式的依据:

       根据我国钢格板标准YB/T4001-2007中的规定, 钢格板在经过包边和热浸镀锌处理后,其重量会随之增加。根据钢格板标准YB/T4001.1-2007中的规定,对于一般的工业平台来说,钢格板负载扁钢间距为30mm时,镀锌后增重约12%;负载扁钢间距为40mm时,镀锌后增重约14%。我们通常计算钢格板的镀锌增重是乘以1.06%来计算。在计算钢格板重量时按照钢格板标准YB/T4001.1-2007中的规定来计算,钢格板厂一般都是按照理论重量计算的。



       对于钢格板自重计算及钢格板交付结算中,统一以理论重量为计算依据。对于长度小于1米的钢格板或者需要作特殊包边的钢格板,由于包边板的增加,重量会随着增加。像一些沟盖板,包边往往都是655规格的角钢包边,重量会跟普通的钢格板有很大的区别。

       如果是异型钢格板,诸如扇形、圆形、环形、三角形等等,就不能简单的以重量来核算了!钢格板厂家要生产出整块的长方形的钢格板,通过切割包边等才能得到上面提到的异型钢格板,切割掉的部分也要核算到成本中去,关于异型钢格板的计算,可以参考YB/T4001.1-2007钢格板标准,这个再我们的网站的“资料下载”中有。

       复合钢格板要计算重量也很简单,只要计算出底部钢格板重量再加上花纹板的重量即可。花纹板重量计算就是板的厚度乘以7.85即可。比如4毫米厚的花纹板,每平米重量就是4*7.85=31.4公斤。

四、普通平台钢格板的计算公式:

  1、 钢格板平面型扁钢包边,其长度不小于1米时,按下面公式计算钢格板理论重量:



      Wt=(b1*t1*N1+b2*t2*N2+2*b3*t3)*ρ*μ

      钢格板计算重量公式中的参数:

      Wt-钢格板重量, kg/m2;

      b1--负载扁钢厚度,(mm);

      t1-负载扁钢宽(高)度, (mm);

      N1-每米钢格板中负载扁钢条数(根);

      b2-横杆厚度, (mm);

      t2-横杆宽(高)度, (mm);

      N2-每米钢格板中横杆条数;

      b3--包边扁钢厚度, (mm);

      t3-包边扁钢宽(高)度, (mm);

      ρ-材料密度, g/mm3;钢材的密度按7.85g/mm3计算;

      μ--表面处理增重系数';热浸锌增重按1.06计算。

 2、 根据以上的公式就可以比较精确的计算出每平米钢格板的重量。

      举例如下:G323/30/100G的平米重量是多少?

      把我们的数据代入公式中就是:WT=(32*3*33+6*6*19+2*32*3)*7.85*1.06=28.93KG/平米。

  3、对于包边小于1米的钢格板,比如沟盖板、踏步板就不能按照上边的公式来套算了。在计算沟盖板等的重量时,要先算出一共使用多少扁钢和麻花钢,核算出成本后报每块的价格。

五、钢格板国家标准中各种规格的钢格板重量表:

    根据钢格板标准YB/T4004.1-2007中的相关规定,有关钢格板理论重量可参照以下表格:

表一:



规格型号重量Ф6重量Ф8规格型号重量Ф6重量Ф8
253/30/5024.995kg28.795 kg253/30/10022.995 kg24.795 kg
254/30/5032.06kg35.86 kg254/30/10030.06 kg31.86 kg
255/30/2039.125 kg42.925 kg255/30/10037.125 kg38.925 kg
303/30/5029.234 kg33.034 kg303/30/10027.234 kg29.034 kg
304/30/5037.71 kg41.51 kg304/30/10035.71 kg37.51 kg
305/30/5046.19 kg49.99 kg305/30/10044.19 kg45.99 kg
323/30/5030.93 kg34.73 kg323/30/10028.93 kg30.73 kg
324/30/5039.97 kg43.77 kg324/30/10037.97 kg39.77 kg
325/30/5049.02 kg52.82 kg325/30/10047.02 kg48.82 kg
403/30/5037.71 kg41.51 kg403/30/10035.71 kg37.51 kg
404/30/5049.02 kg52.82 kg404/30/10047.02 kg48.82 kg
405/30/5060.32 kg64.12 kg405/30/10058.32 kg60.12 kg
503/30/5046.19 kg49.99 kg503/30/10044.19 kg45.99 kg
504/30/5060.32 kg64.12 kg504/30/10058.32 kg60.12 kg
505/30/5074.45 kg78.25 kg505/30/10072.45 kg74.25 kg




表二:



规格型号重量 Ф6重量 Ф8规格型号重量 Ф6重量Ф 8
253/40/5020.29kg24.09kg253/40/10018.29kg20.09kg
254/40/5025.78kg29.58kg254/40/10023.78kg25.58kg
255/40/5031.28kg35.08kg255/40/10029.28kg31.08kg
303/40/5023.59kg27.38kg303/40/10021.59kg23.38kg
304/40/5030.18kg33.98kg304/40/10028.18kg29.98kg
305/40/5036.77kg40.57kg305/40/10034.77kg36.57kg
323/40/5024.9kg28.7kg323/40/10022.9kg24.7kg
324/40/5031.93kg35.73kg324/40/10029.93kg31.73kg
325/40/5038.97kg42.77kg325/40/10036.97kg38.77kg
403/40/5030.18kg33.98kg403/40/10028.18kg29.98kg
404/40/5038.97kg42.77kg404/40/10036.97kg38.77kg
405/40/5047.76kg51.56kg405/40/10045.76kg47.56kg
503/40/5036.77kg40.57kg503/40/10034.77kg36.57kg
504/40/5047.76kg51.56kg504/40/10045.76kg47.56kg
505/40/5058.75kg62.55kg505/40/10056.76kg58.55kg



   (备注:以上重量均为钢格板理论重量,其中Ф6”表示横杆麻花钢的直径为6mm,Ф8”表示横杆麻花钢的直径为8mm。)

    钢格板格栅板采用的横杆麻花钢也有自己的重量表,我们就以常用的直径为6mm8mm10mm的来说,直径6mm0.2kg/每米;8mm0.4kg/每米;10mm0.6kg/每米。

    钢格板的计算公式涉及到的重量、标示、钢格板规格分类我们都在上边提及了,简单的方法就是参考表格内的重量。计算钢格板的重量是一个比较专业的问题,如果看不清楚还是咨询专业的钢格板生产厂家比较好。
