格栅板|钢格栅板规格型号表

[来源:ganggebanyt.com]    [作者:admin]    [日期:2013-04-18]    [热度:]

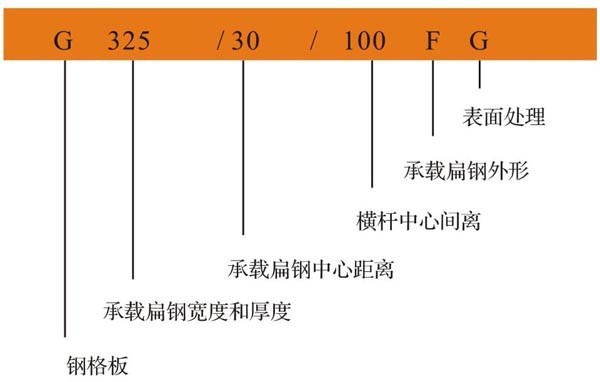

钢格板G代表

钢格栅板格栅板也叫钢格板,下面是钢格板规格型号:扁钢中心间距,有15、25、30、40、50、60、90mm等,推荐采用30,40mm。
·横杠中心间距,从24-200mm任意选用,推荐采用50,100mm
·扁钢为外型标记:
F-表示为平面型钢格板(在标记中可以省略);
S-表示为齿形扁钢;
I-表示截面为“I”型扁钢;
4、表面处理标记:
G-表示热镀锌钢格板处理;    详细了解: 热镀锌钢格板
P-表示涂漆;
U-表示表面不做任何处理。
30系列钢格板简介:扁钢间距为30mm的钢格板是在工业领域用途最广泛的品种,在常用钢格板的系列中对表面的冲击具有最强的抵抗力。 行走的舒适性及强度最好,适用于经常
性行人的所有平台、踏步板、沟盖板等,其中齿型尤其适用于海上采油平台。

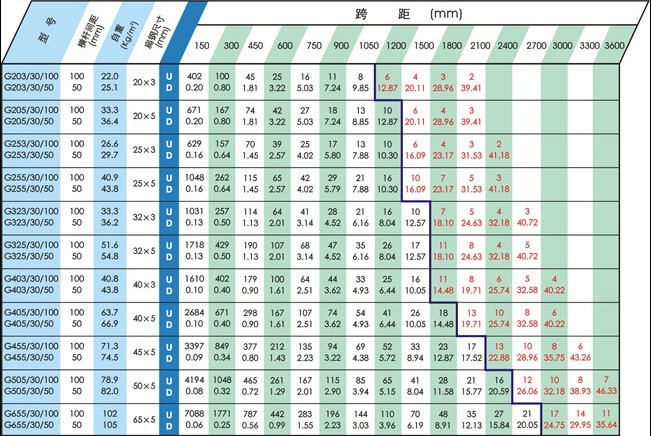

钢格板规格型号(30系列)

注:●粗实线的左边各种跨度的挠度,在4Kpa均布载荷小于5mm,这是行人步履舒适的极限挠度。

        ●上表中的跨距为便于显示载荷以及挠度而设,选用钢格板长度时不受此尺寸的限制。

        U=外加安全均布面载荷,单位:Kpa

        D=变形挠度,单位:mm(通常假设变形挠度为100的钢格板,则在当前跨度下承载10吨)

 表中自重是钢格板负载扁钢长度大于1米的重量    详细了解:钢格板理论重量

下载详细的:钢格板扁钢间距为30mm安全荷载与挠度表

钢格板规格型号30
40系列钢格板简介:扁钢间距为40mm是最经济和最轻便型,并符合美国、澳大利亚、日本等国标准的规格。走廊、物流平台、阁楼面板、栈桥、防护栏、遮阳栅等,尤其适合于
非经常性走人的工业检修走道。在跨距较小的场合下,是最理想的选择。

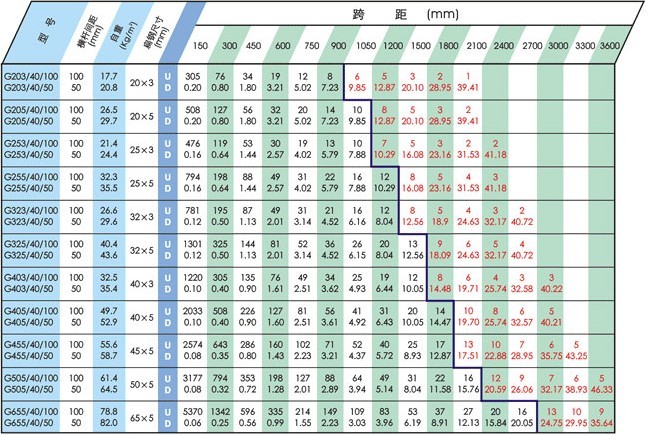

 钢格板规格型号(40系列)
40系列钢格板是最经济和最轻便型,扁钢间距为40mm,符合美国、澳大利亚、日本等钢格板国家标准的规格。走廊、物流平台、阁楼面板、栈桥、防护栏、遮阳栅等,尤其适合于非经常性走人的工业检修走道。
 注:粗实线的左边各种跨度的挠度,在4Kpa均布载荷小于5mm,这是行人步履舒适的极限挠度。表中自重是钢格板负载扁钢长度大于1米的重量。

上表中的跨距为便于显示载荷以及挠度而设,选用钢格板长度时不受此尺寸的限制。

U表示外加安全均布面载荷,单位:Kpa(通常挠度为100的钢格板,则在当前跨度下承载10吨)

  D表示变形挠度,单位:mm

钢格板规格型号40系列
