扇形平台钢格板的具体制作流程与具体的CAD操作,

[来源:原创]    [作者:kemai]    [日期:2017-06-20]    [热度:]

扇形钢格板,扇形网格板,扇形钢格栅,扇形格栅板,扇形钢格栅板平台钢格板,订货热线:187-3080-2592扇形平台钢格栅板是用扁钢按照一定的间距和横杆进行交叉排列,并且焊接成中间带有方形格子的一种钢铁板制品。是根据客户是需求制作出各种不规则形状的钢格板.。特点为:拼装为圆形,梯形,半圆型,扇形;牢固的网格焊接使其具有高承载,结构轻,便于吊装等特点;外形美观,经久耐用。可根据用户要求定做,代客户设计安装图纸。 扇形钢格板一般用于油罐、塔设备或平台拐角的周围,它材质和普通钢格板一样,只是外观形状不同.目前,对工业废气的处理,各大企业都采用了脱硫塔设备,对于扇形钢格栅板是塔设备不可或缺的一部分。

 扇形钢格栅板的弧长和面积计算 扇形平台钢格板的具体制作流程与具体的CAD操作,1、弧长的计算公式 弧长公式 l = n(圆心角)x π(圆周率)x r(半径)/180 说明: n是圆心角度数,r是半径,l是圆心角弧度。 在半径是R的圆中,因为360°的圆心角所对的弧长就等于圆周长C=2πR,所以n°圆心角所对的弧长为l=n°πR÷180°。 2、扇形的面积计算 扇形是与圆形有关的一种重要图形,其面积与圆心角(顶角)、圆半径相关,圆心角为n°,半径为r的扇形面积为n/360*πr^2。如果其顶角采用弧度单位,则可简化为1/2×弧度×半径平方。 扇形还与三角形有相似之处,上述简化的面积公式亦可看成:1/2×弧长×半径,与三角形面积:1/2×底×高相似。 编辑本段公式S扇=(lR)/2 (l为扇形弧长) S扇=(n/360)πR^2 (n为圆心角的度数,R为底面圆的半径) S扇=(αR^2)/2(α为圆心角弧度) 扇形钢格板CAD设计方案

吸收塔扇形钢格板一般采用的都是扇形钢格板铺设而成.其中CAD图纸分解非常重要! 吸收塔平台一般为圆环形状扇形钢格板居多,承重梁错综复杂,需要专业的CAD分析师来完成图纸分解,分解此类图纸最容易犯错的地方就是搞不准伸缩缝,一般这种吸收塔扇形钢格板的需求方会给予供方伸缩缝的数据,但是有一些需方并不会给予扇形钢格板的具体数据,这样就需要钢格板厂家来详细的分解图纸了。 具体分解吸收塔扇形钢格板图纸的时候我们要根据承图纸分析出主承重梁与次承重梁,一般情况下扇形钢格板扁钢方向要搭在主承重梁上面,其次要根据圆环的大小来决定分解块的大小,建议外弧最大不要超过1500mm,这样是为了好安装,误差小,装车方便等原因。

扇形钢格板是根据客户实际需求制作出各种不规则形状的钢格板、主要有切角,割孔,切弧,扇形等,从而避免了货物到工地时再进行二次切割加工,从而使施工安装更快速,跟简单,也避免了现场切割造成镀锌层的破坏。   异型钢格板是相对矩形钢格板而言的。   特点为:拼装为圆形,梯形,半圆型,扇形;牢固的网格焊接使其具有高承载,结构轻,便于吊装等特点;外形美观,经久耐用。可根据用户要求定做,代客户设计安装。

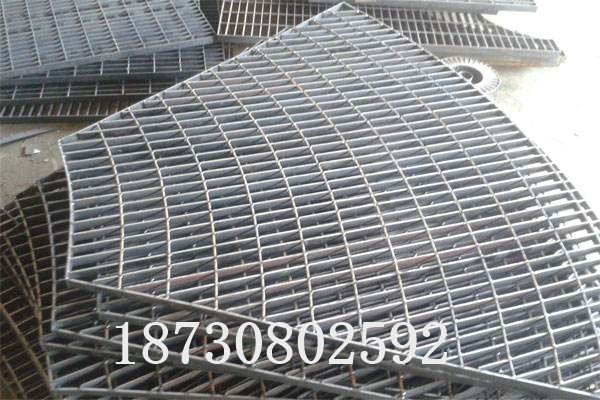

扇形平台钢格板

一、钢结构扇形平台钢格板

      钢结构扇形平台钢格板又叫钢结构扇形平台钢格栅板,钢结构平台格栅板,钢结构平台网格板,钢结构平台钢格栅是用扁钢按照一定的间距和横杆进行交叉排列,并且焊接成中间带有方形格子的一种钢铁制品,主要用来做钢结构平台板,钢梯的踏步板等.横杆一般采用经过扭绞的方钢.

      钢结构扇形平台钢格板一般采用碳钢制作,外表热镀锌,可以起到防止氧化的作用。也可以采用不锈钢制作.钢格板具有通风,采光,散热,防滑,防爆等性能.

      二:钢结构扇形平台钢格板的分类:

      按焊接方式,可分为:压焊型钢结构平台钢格板、相嵌型钢结构平台钢格板、穿锁型钢结构平台钢格板和穿焊型平台钢格栅板

      其负载扁钢侧表面的形状,可分为:平面型钢格板、齿型钢格板和“工”字型钢格板等

      按其用途可分为:一般用途钢格板和专门用途的钢格板如:地沟盖板、踏步板等等。

钢结构平台钢格板


     三、钢结构扇形平台钢格板规格:



    1、扁钢间距为30mm的钢格板为工业领域用途最广的品种。在常用钢格板的系列中,对表面冲击具有最



强的抵力。

2、扁钢间距为40mm的钢格板为最经济、最轻便的品种。在跨距最小的场合下,是最理想的



选择。

3、扁钢间距为60mm,横杆间距为50mm的钢格板是专为采矿业的应用而开发的品种,它解决了矿



物溅落在板面上的难题,常指定用于采矿业的加工厂、转运站、破碎系统的板面。
