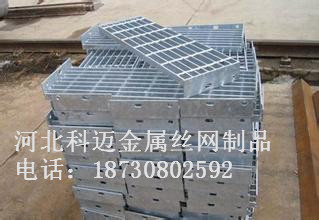

钢格板，钢格栅简易成型快，作用与钢结构堪称完美

钢格板，钢格栅安装工程中一般情况下使用钢格板安装夹，特殊情况下也可以使用螺丝，和电气焊来进行安装和嫁接，钢格板由于节省材料，质量轻便，可以做成任何造型，比方说三角形，矩形，平行四边形，五角星，圆形，扇形，梯形这一特点，足以证明钢格栅的机动灵活性，它可以自由设计外观和造型，让用户自行设计，是一种新型绿色建筑材料。

1.打孔用螺栓安装

准备好电钻，扳手，电源，高空作业注意安全，戴好安全帽，安全绳等应急装备螺栓安装时，应按当天的需用数量、规格、型号领取，当天安装剩余的必须妥善保管，不得乱扔、乱放。 安装构件先用临时安装螺栓进行固定。每

个节点穿入临时螺栓及冲钉的数量，由安装时可能承受的荷载计 算确定，并要符合下列规定： (1) 不得少于安装总数的 1/3； (2) 不得少于两个

临时螺栓； (3) 冲钉的安装数量不宜多于临时螺栓数量的 30%； (4) 在安装时不得以高强螺栓按临时螺栓使用，以防损伤螺纹引起扭矩系数变化；

(5) 高强螺栓的安装应在结构构件中心位置调整后进行。在安装过程中，严禁强行穿入，不得碰伤螺栓螺 纹及沾染脏物，以防扭矩系数发生变化。

其穿入方向以施工安装方便为准，但力求一致；扭剪型高强螺栓 连接副组装时，螺母带圆台面的一侧应朝向垫圈有倒角的一侧。对于大六角头高强

螺栓连接副组装时，垫 圈应安装在螺栓头一侧和螺母一侧，螺栓头下垫圈有倒角一侧应朝向螺栓头。 (6) 同时构件的摩擦面必须保持干燥，不得在

雨雪中作业； (7) 扭剪型高强度螺栓的拧紧分为初拧、终拧，初拧及终拧扭矩值按上面计算值为准，初拧后的高强螺栓 用颜色在螺母上涂上标记，

然后用专用扳手进行终拧，直至拧掉螺栓尾部梅花头；对于个别不能用专用扳 手进行终拧的扭剪型高强度螺栓，扭矩系数取 0.13 倍进行终拧扭矩

值计算。 (8) 高强螺栓在初拧、 终拧时的拧紧顺序从螺体群的中央顺序向外拧紧； 并且初拧、 终拧在同一天内完成。 (9) 扭剪型高强螺栓的终

拧检查，以目测螺栓尾部梅花头拧掉为合格； (10) 高强螺栓的施工质量应有下列原始资料检查记录： A 高强度螺栓连接副的复验报告 B 抗滑移系

数试验数据。

2.电气焊安装

负责钢结构焊接的焊工必须持有相应焊接项目的焊工证，并保证在有效期内，考试合格后方可上岗。 4.3.2 焊接工作应在构件预制、几何尺寸检查

合格后进行。施焊前应清除表面及周围的油污、铁锈等脏物。 焊完后应及时清除熔渣和飞溅物。 4.3.3 焊接环境出现下列情况之一时，必须采取有

效防护措施，否则禁止施焊。 4.3.3.1 手工焊时，风速大于 10m/s； 4.3.3.2 相对湿度大于 90%； 4.3.3.3 雨、雪环境。 4.3.4 焊缝表面质量，

应符合下列规定： 4.3.4.1 焊缝成型良好。焊缝表面不得有裂纹、夹渣、针状气孔、弧坑等缺陷，焊缝表面清理后不得留有熔 渣及飞溅物；

4.3.4.2 表面的咬边深度不超过 0.5mm，咬边连续长度不得大于 100mm，焊缝两侧咬边累计长度不应超过该 焊缝长度的 10%。 4.3.4.3 断续焊缝长

度的允许偏差为 0～+10mm。 4.3.5 本公司现有的焊接工艺评定能满足此工程焊接的需要。 4.3.6 钢结构焊材选用：Q235 采用 J422 焊条,Q345 采

用 J507 焊条，Q345 与 Q235 之间采用 J427 .
