热镀锌钢格板的安装说明书

一、 热镀锌钢格板布置图和板块的编号规则
         由河北科迈金属丝网制品有限公司设计并提供给你的热镀锌钢格板布置图.是根据你在订货时提交给我们的钢结构平面图进行转化的，在现场安装过程中与原结构图一起阅读。

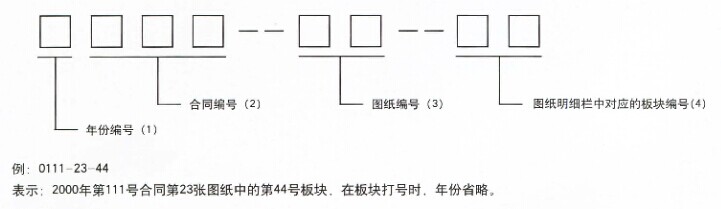

         提供给你的热镀锌钢格板布置图和钢格板板块的编号是由以下（1）（2）（3）（4）四部分组成的。每块钢格板最外侧的扁钢（纵条）上，都用钢字头打上和钢格板布置图上相对应的编号，以便安装时查找。

二、热镀锌钢格板包装捆号和货物清单
         钢格板的包装捆号是按包装的顺序排列的，一份合同，一张图纸或一层平台上的钢格板。捆号是连续的，捆号可从货物清单上部的方木中部标牌上查的。
         钢格板的货物清单随货同行。每一个包装捆一张清单。清单中注明收货单位。包装日期、捆号、板块编码、规格、所属图号、件数等。
三、钢格板的验收
       （1） 当你订购的钢格板到达指定的车站后，会接到承运部门签发的到货清单，此时你应派员前往货场对货物情况进行了解。如发现散捆、损坏、丢失应及时和承运部门交涉，同时采取防范措施。对承担短途运输的单位，应指出运输、装卸时的注意事项，防止挤压、碰撞变形。
       （2） 当你收的货物后，应根据随货同行的货物清单检查货物是否到齐，逐渐清点、检查、验收。
四、热镀锌钢格板的安装
       （1） 先熟悉我公司提供的钢格板布置图，搞清楚图纸上所标注的不同标高的平台和该平台的板块。然后对照货物清单找出这些板块所属的捆号，拆开包装捆将所需的板块运到安装平台上。
       （2） 将运到平台之上的钢格板，按图纸标明的具体位置，逐渐对号入座。再设计布置时，两板块之间都留有10毫米的安装间隙。当一个平台铺设完毕后，对板块进行调整，纵条、横条对齐。是板块能够整齐美观的铺满整个平台，然后进行固定。
       （3） 钢格板的固定分别采用安装夹和焊接两种方法。

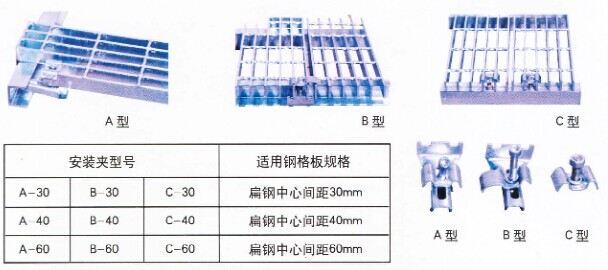

         a、 当不适合焊接的情况下，可采用由我公司专门设计生产的安装夹加以固定。其形式见图。安装夹得形式由用户制定或授权由本公司设计人员选定。安装夹得种类详见表。

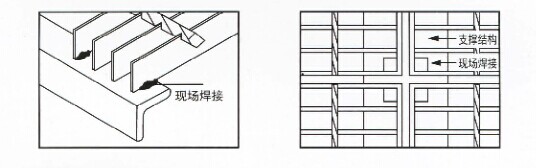

         b、 当钢格板就为以后不许挪动，可采用现场焊接的方法加以固定，其形式见图。它是将钢格板得四角焊道支撑物件上。具体位置，在每个角的第一根扁钢上，焊缝不小于20毫米，高不小于3毫米。

 五、热镀锌钢格板安装现场切割开孔
         钢格板安装过程中，由于各种原因需现场切割开孔。一般情况下，平台上大于200毫米的开孔在生产厂加工制造，小于200毫米的开孔在现场安装时根据具体情况切割。为保证热镀锌钢格板在现场开孔后不降低承载和抗蚀能力，并使钢格板安装完毕后美观。特作如下说明。

        1、 现场切割开孔。可使用氧气-乙炔切割，开孔后应采用与钢格板负载扁钢相同截面的扁钢进行包边，开孔尺寸的大小以满足物体顺利穿过为限。

         2、 包边采用焊高不小于负载扁钢厚度的单面贴角焊，焊缝长度不得小于负载扁钢厚度的4倍。包边板应与每支相交的负载扁钢焊接。
         3、 包边采用的焊机，推荐采用二氧化碳气体保护焊机，也可以采用普通交直流电焊机。
         4、 包边焊机完成后，应局部进行防腐处理，现场防腐采用一道防锈底漆，二道面漆的方法。面漆选用与钢格板表面颜色一致的油漆。对镀锌的钢格板，面漆选用银白色富锌漆或者选用镀铬喷漆。
         5、 底漆和面漆采用涂刷的方法。对镀锌钢格板采用喷涂的方法。在涂刷底漆和喷涂前，应把切割和包边焊接时留下的的割瘤、飞溅及焊渣清理干净。并用纱布把金属表面打磨光滑。打
